Каталог инструмента для фальцевой кровли

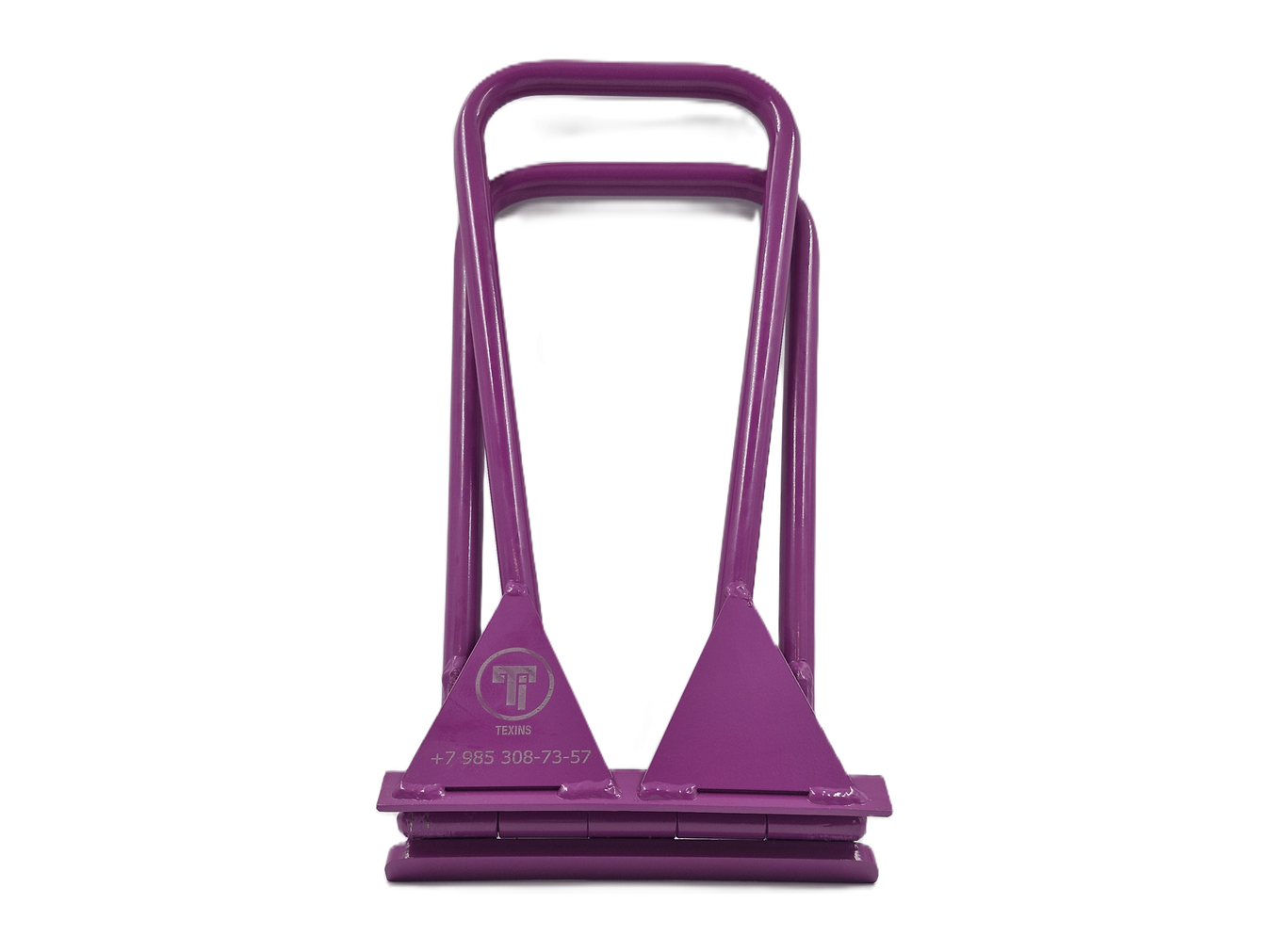

Единственная универсальная рамка в разделе, сделанная из легированной стали, и при этом самая доступная: 7 900 ₽ против 10 000 ₽ у чёрной и 12 500 ₽ у БОРА.

Рамка универсальная, поэтому с ее помощью можно сделать и первый подгиб, и второй — отдельный инструмент на каждый этап не нужен. При работе через ткань вообще не оставляет царапин на покрытии.

Рассчитана на металл от 0,4 до 0,7 мм, ширина рабочей поверхности — 200 мм. Учтите: на верхней границе диапазона работать заметно тяжелее - и мастеру, и самому инструменту, поэтому комфортнее всего рамка будет работать с металлом толщиной 0,5 мм.

По функционалу и качеству универсальные рамки между собой не различаются — разница в материале, производителе и цене.

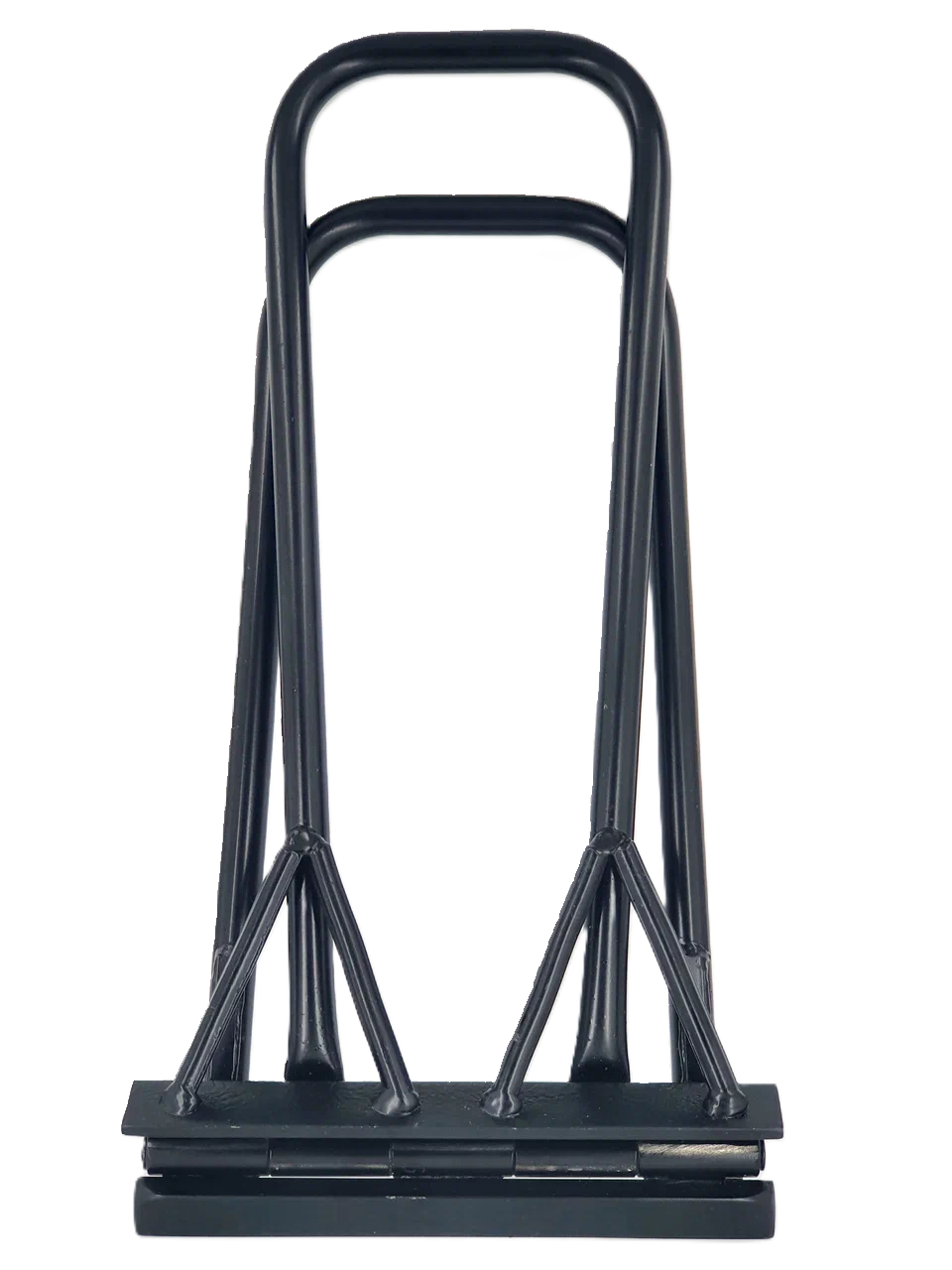

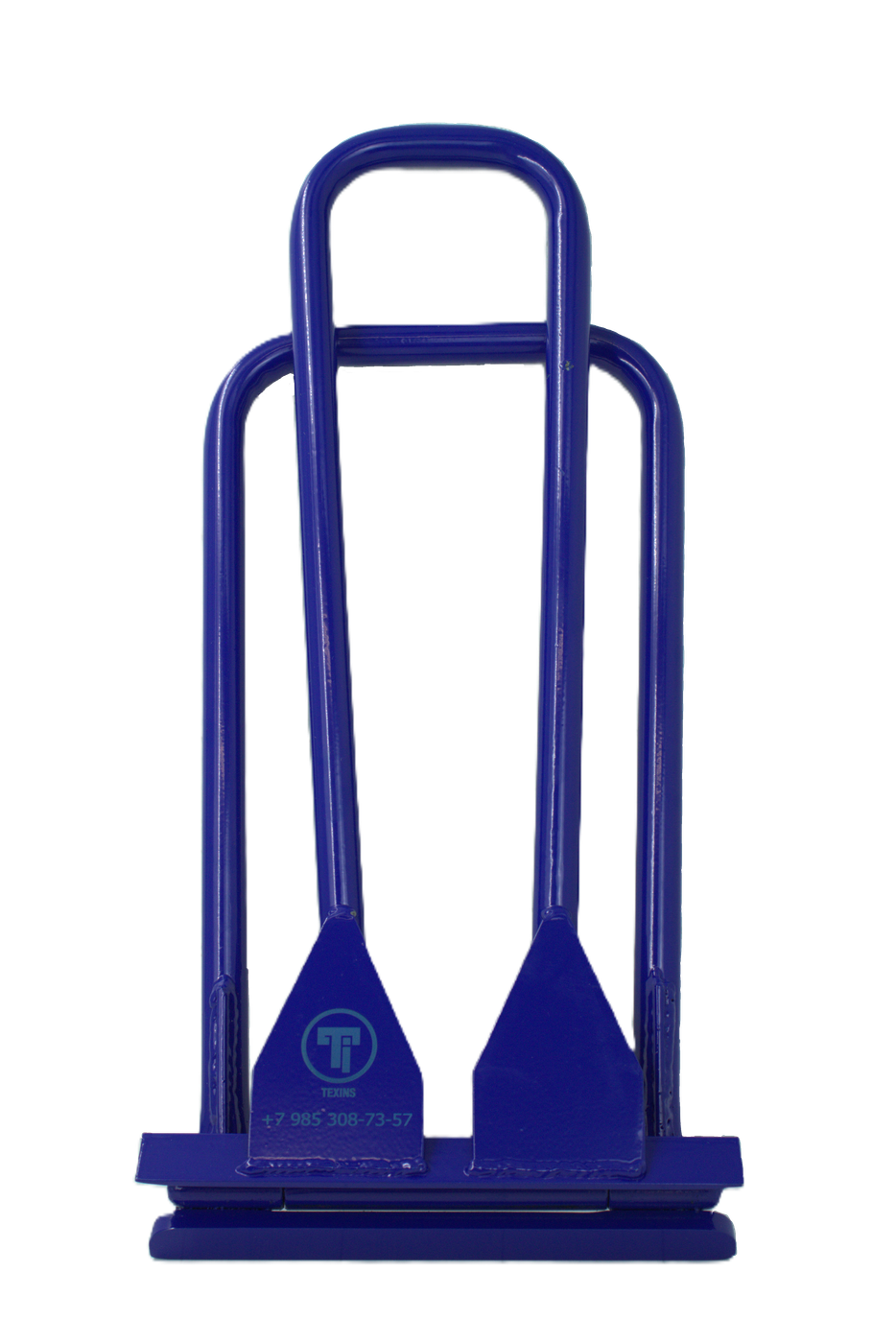

Универсальная рамка из Стали 65-Г. Стандартная рамка, проходит долго, фальц закроет качественно

Рамка универсальная, поэтому с её помощью можно сделать и первый подгиб, и второй — отдельный инструмент на каждый этап не нужен. При работе через ткань не оставляет царапин на покрытии.

Рассчитана на металл от 0,4 до 0,7 мм, ширина рабочей поверхности — 200 мм. Учтите: на верхней границе диапазона работать будет заметно тяжелее — и мастеру, и самому инструменту, поэтому комфортнее всего рамка будет работать с металлом толщиной 0,5 мм.

По функционалу и качеству универсальные рамки между собой не различаются — разница в материале, производителе и цене.

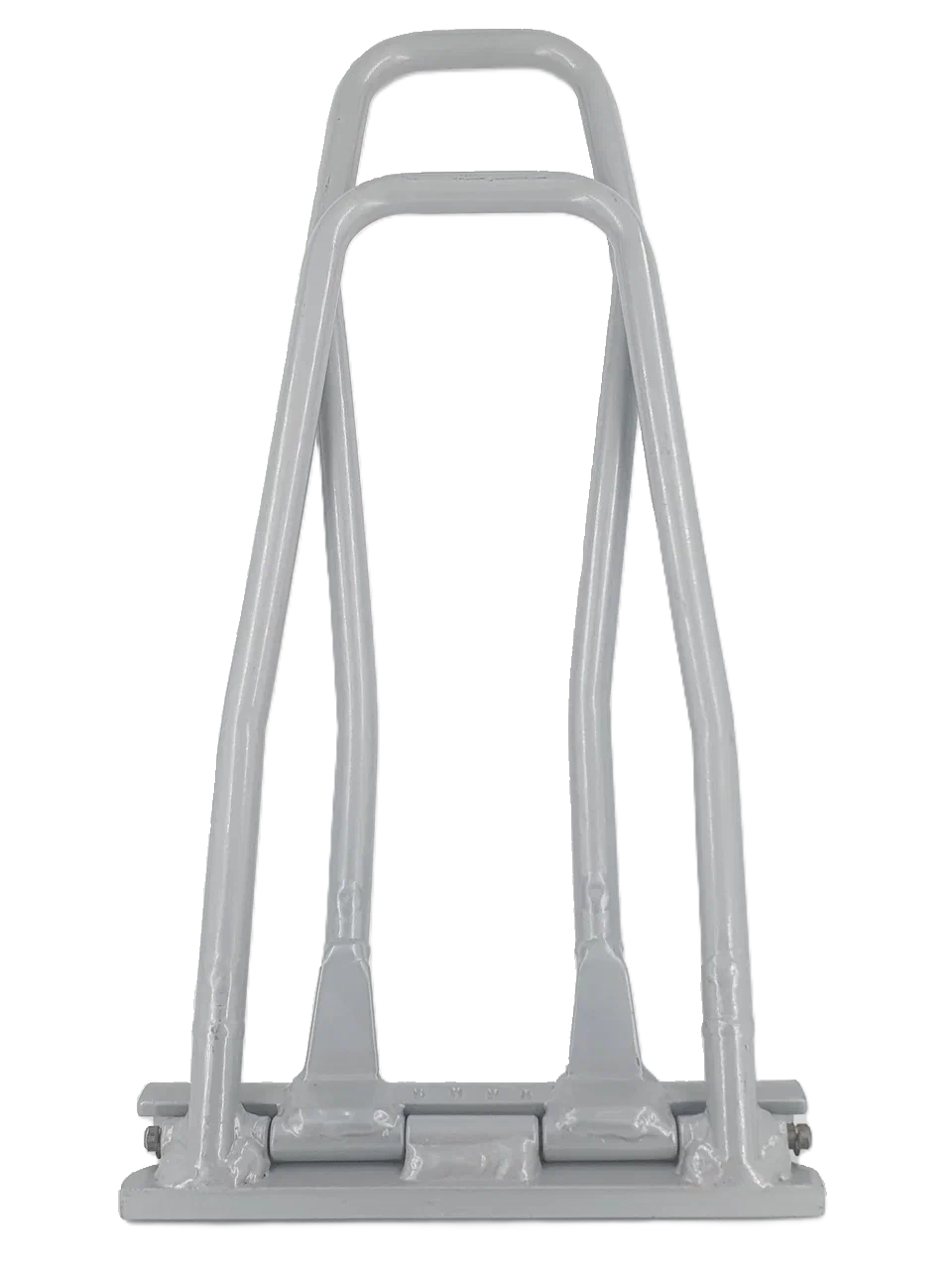

БОРА — известный российский производитель фальцепрокатного оборудования, давно зарекомендовавший свои рамки на рынке. Цена на рамку - 12 500 ₽.

Главное отличие — сменная шпилька (палец). В остальных рамках она вварена, и при износе или повреждении менять приходится рамку целиком. Здесь шпилька меняется отдельно, поэтому инструмент может проработать дольше.

Рамка универсальная: делает и первый подгиб, и второй, так что отдельный инструмент на каждый этап не нужен. При работе через ткань не оставляет царапин на покрытии.

Материал - Стьаль 65-Г, ширина рабочей поверхности 200 мм. Рассчитана на металл от 0,4 до 0,65 мм. Комфортнее всего работает с металлом толщиной 0,5 мм.

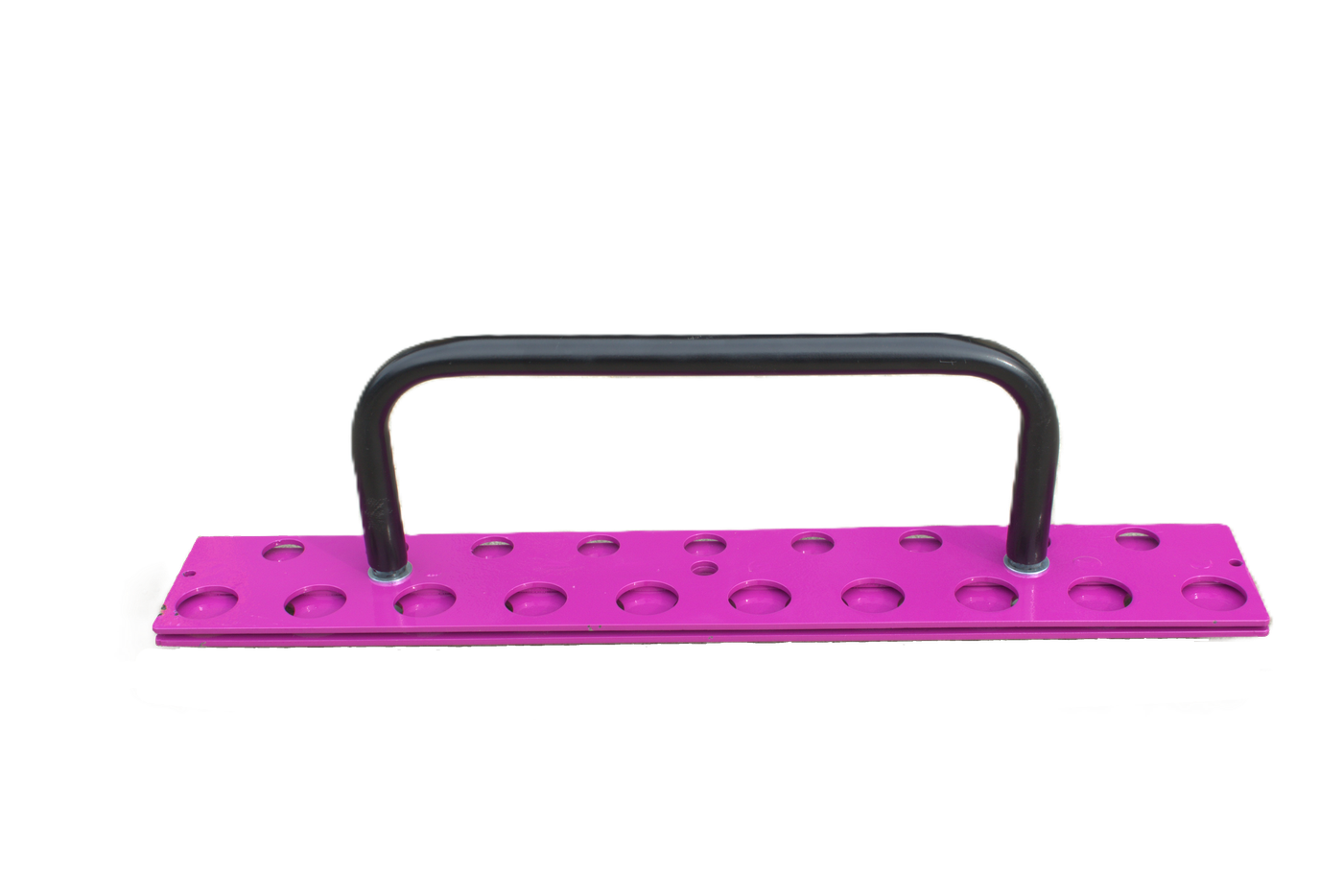

Карнизная рамка нужна для первого подгиба карнизного свеса. Часто работает в паре с карнизной рамкой №2, которая делает догиб края на 180°.

Длина рабочей поверхности — 490 мм, глубина захвата с одной стороны — 20 мм с одной стороны и 35 мм с другой.

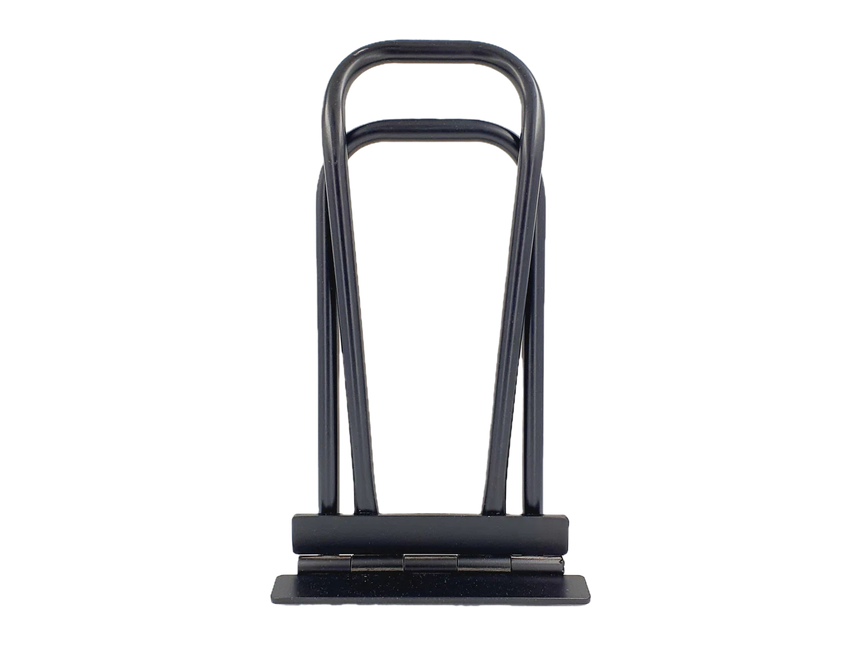

Карнизная рамка №2 предназначена для второго этапа подгиба карнизного свеса: помогает сделать догиб края на 180°. Первый этап делает рамка для подгиба карнизного свеса. Частно необходима, при монтаже водосточных систем.

Материал - сталь 65Г , ширина рабочей поверхности — 200 мм.

часто используется, при аккуратных работах (коттеджи, бани, частные дома)

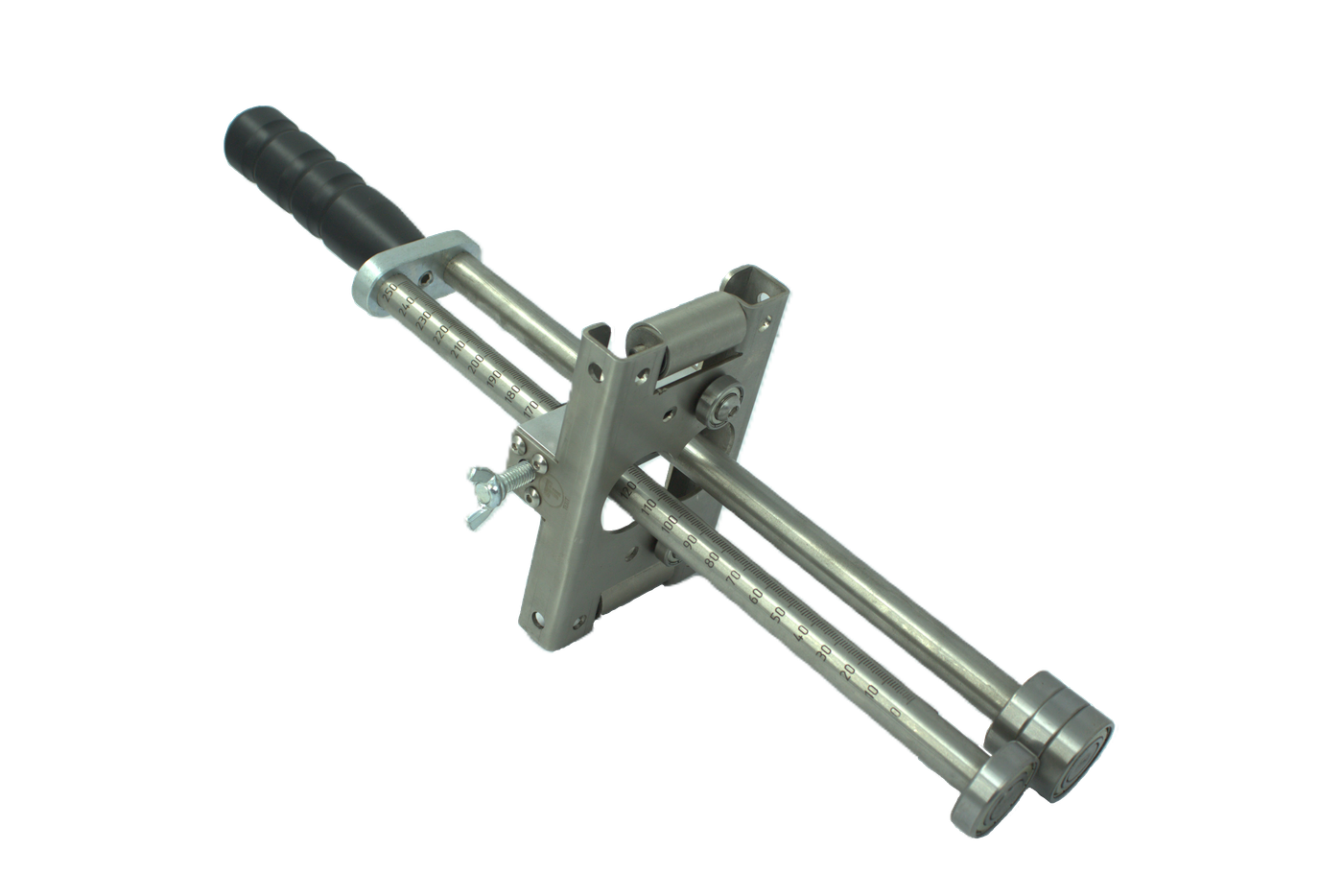

Ручной роликовый листогиб Texins: прямой ролик, гиб от 0° до 90°. Если нужен угол больше — смотрите Perfect Bender с конусообразным роликом: он гнёт до 105° и стоит на 1 000 ₽ дороже в каждом размере.

Незаменим для радиусной и криволинейной гибки. Часто используется для создания фальца там, где станком подобраться не получается, — прямо на кровле.

Материал — нержавеющая сталь, нанесена глубокая нестирающаяся гравировка: разметка не сотрётся даже после долгой работы, в отличие от моделей других производителей. Глубина подачи — от 5 мм до максимальной длины бендера.

Четыре рабочие длины: 200, 250, 300 и 350 мм — под разный размер детали и удобство работы одной рукой на высоте.

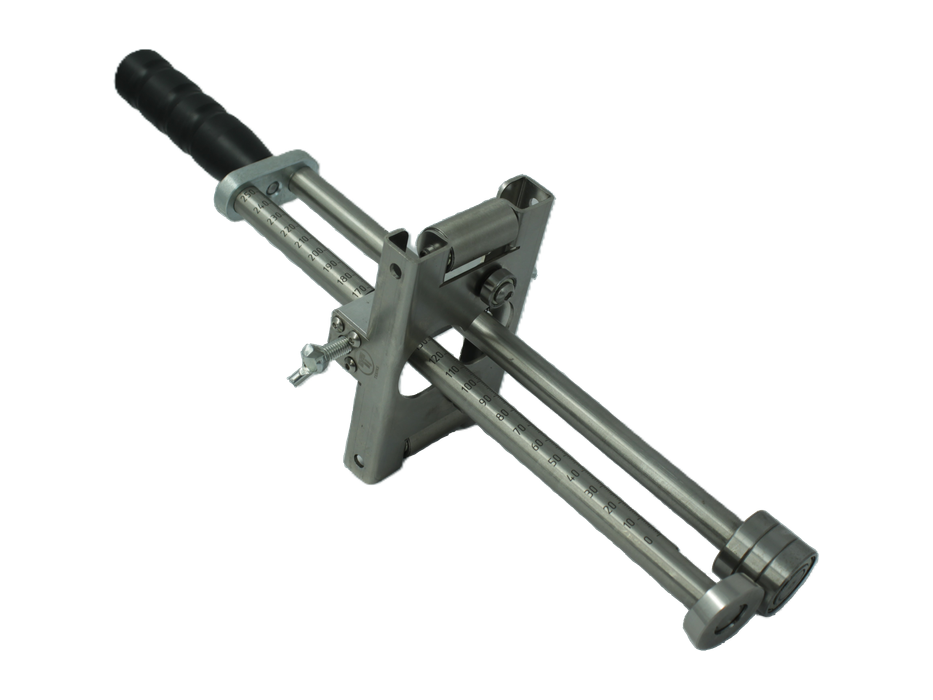

Ручной роликовый листогиб Perfect Bender: конусообразный ролик позволяет догнуть металл до 105°, тогда как прямой ролик базовой модели берёт только до 90°. Отличие от обычного бендера одно, но довольно существенное; разница в цене — 1 000 ₽ в каждом размере.

Пятнадцать лишних градусов бывают необходимы, на сложных примыканиях и при работе с пружинящим металлом, который постоянно пытается разогнуться обратно.

Материал — нержавеющая сталь, нанесена глубокая нестирающаяся гравировка: разметка не сотрётся даже после долгой работы, в отличие от моделей других производителей. Глубина подачи — от 5 мм до максимальной длины бендера.

Четыре рабочие длины: 200, 250, 300 и 350 мм — под разный размер детали и удобство работы одной рукой на высоте.

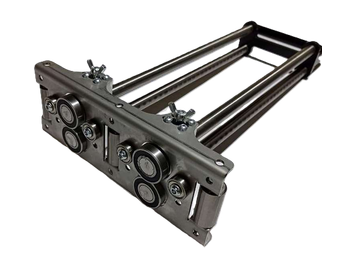

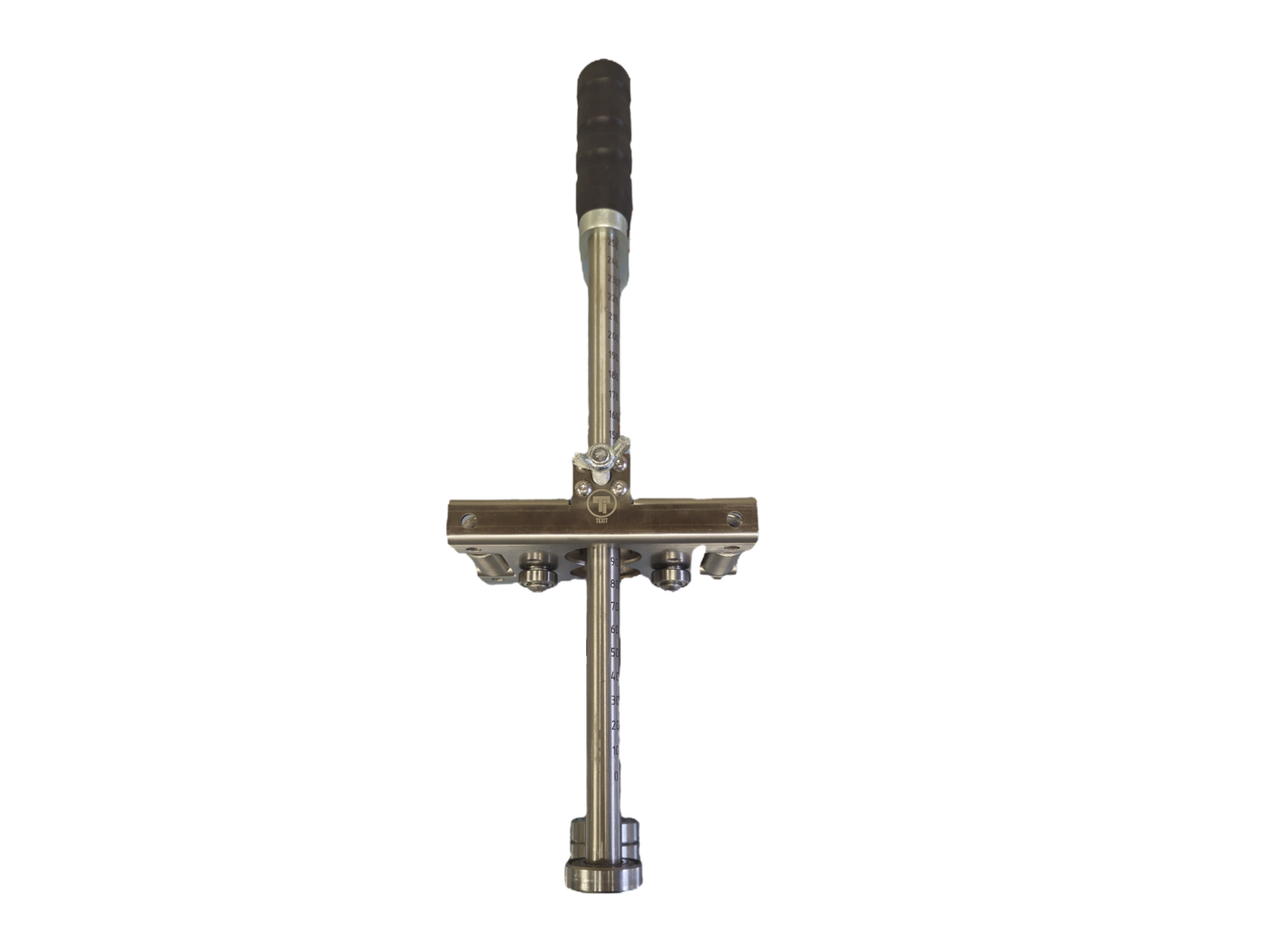

Двойной бендер Texins с прямым роликом, гиб от 0° до 90°. Более мощный, чем одинарный бендер и работать им легче особенно с длинными картинами и толстым металлом — порядка 0,65–0,7 мм. Двойная конструкция распределяет усилие, поэтому гиб идёт ровнее и без волны по всей длине.

От двойного листогиба с конусообразным роликом отличается формой ролика. Конусный ролик нужен, если требуется угол до 105°.

Материал — нержавеющая сталь, нанесена глубокая нестирающаяся гравировка: разметка не сотрётся даже после долгой работы, в отличие от моделей других производителей.

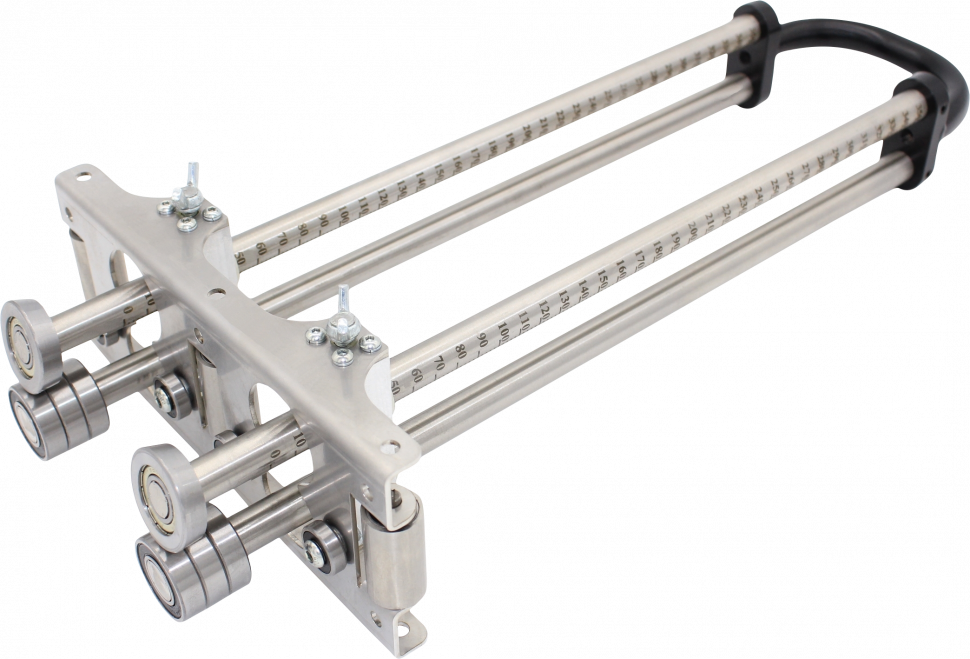

Двойной бендер Texins с конусообразным роликом — его же называют косым. Конусный ролик позволяет догнуть металл до 105°, тогда как прямой берёт только до 90°. Пятнадцать лишних градусов нужны там, где замок надо поджать сильнее обычного: на догибе, на сложных примыканиях и при работе с пружинящим металлом.

Более мощный, чем одинарный бендер, и работать им легче — особенно с длинными картинами и толстым металлом, порядка 0,65–0,7 мм. Двойная конструкция распределяет усилие, поэтому гиб идёт ровнее и без волны по всей длине.

От двойного листогиба с прямым роликом отличается только формой ролика. Если угол больше 90° не нужен, берите версию с прямым — она дешевле.

Материал — нержавеющая сталь, нанесена глубокая нестирающаяся гравировка: разметка не сотрётся даже после долгой работы, в отличие от моделей других производителей.

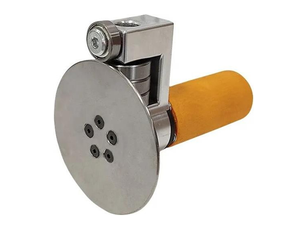

Дискобендер предназначен для догибания ранее отогнутого бортика с 90 градусов до 180 градусов.

Максимальная ширина бортика, загибаемого на 180 градусов, — 25 мм.

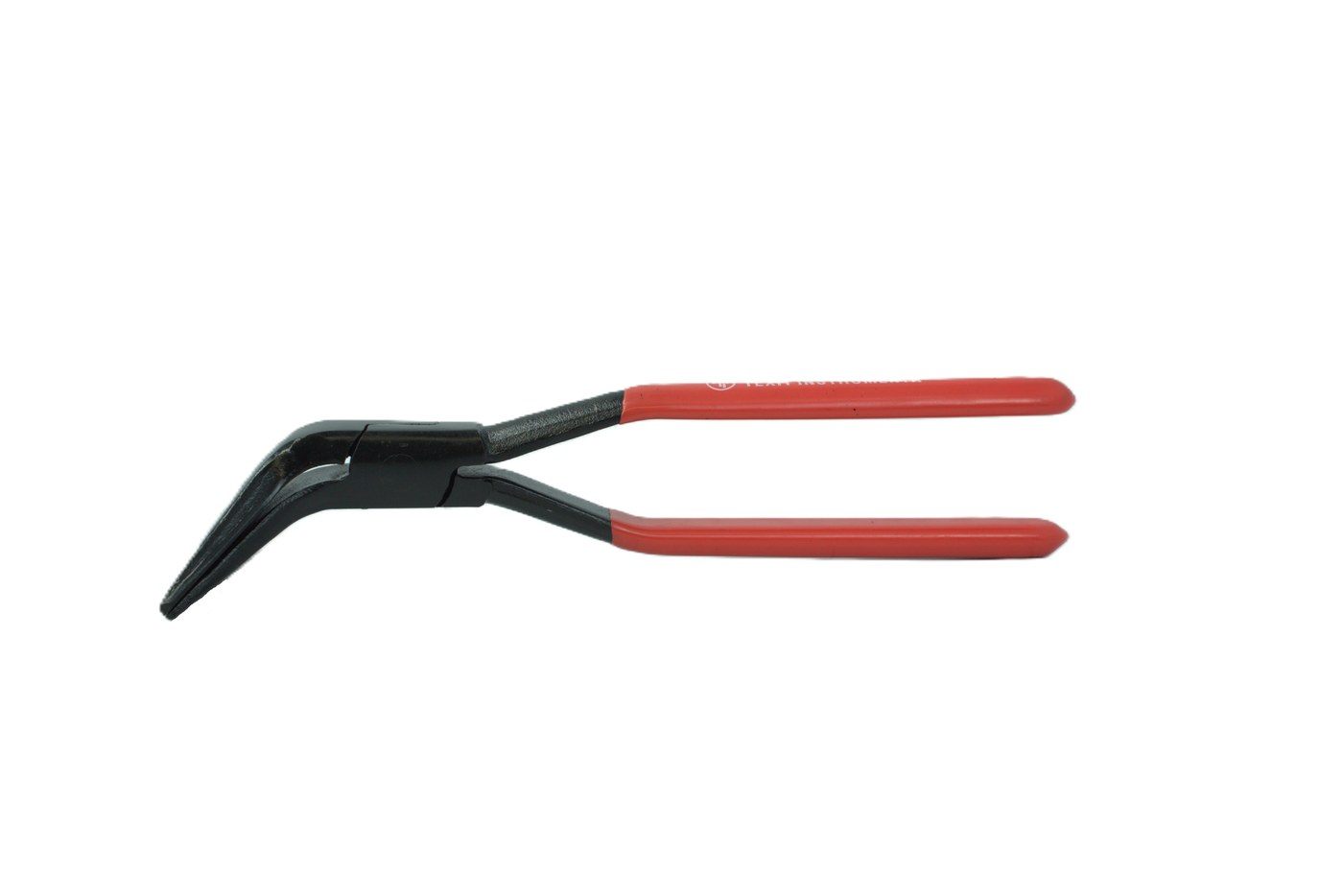

Кровельные клещи (хапы) — «металлическая рука» кровельщика: подгибают отдельные участки картин прямо на кровле, там, где тяжело подобраться другими инструментами. Ими формируются: отгибы, окантовка гребней, кровельные конверты, фасонные элементы, доводка замка в труднодоступных местах. Можно работать с металлом до 0,7 мм.

Выберите исполнение — у каждого своя ширина, глубина и цена.

Хапы с губками под углом 45°, 90° и 180° шириной 60 мм — самый популярный размер, он считается базовым. Хапы 45° шириной 20 и 30 мм чаще всего используются в узких местах, где широкими подлезть неудобно, либо когда металл достаточно толстый, порядка 0,7 мм. Широкие исполнения 100 и 200 мм используются чаще для удобства, это более редкий инструмент для профессионалов. Клещи с большой глубиной нужны для создания конвертов.

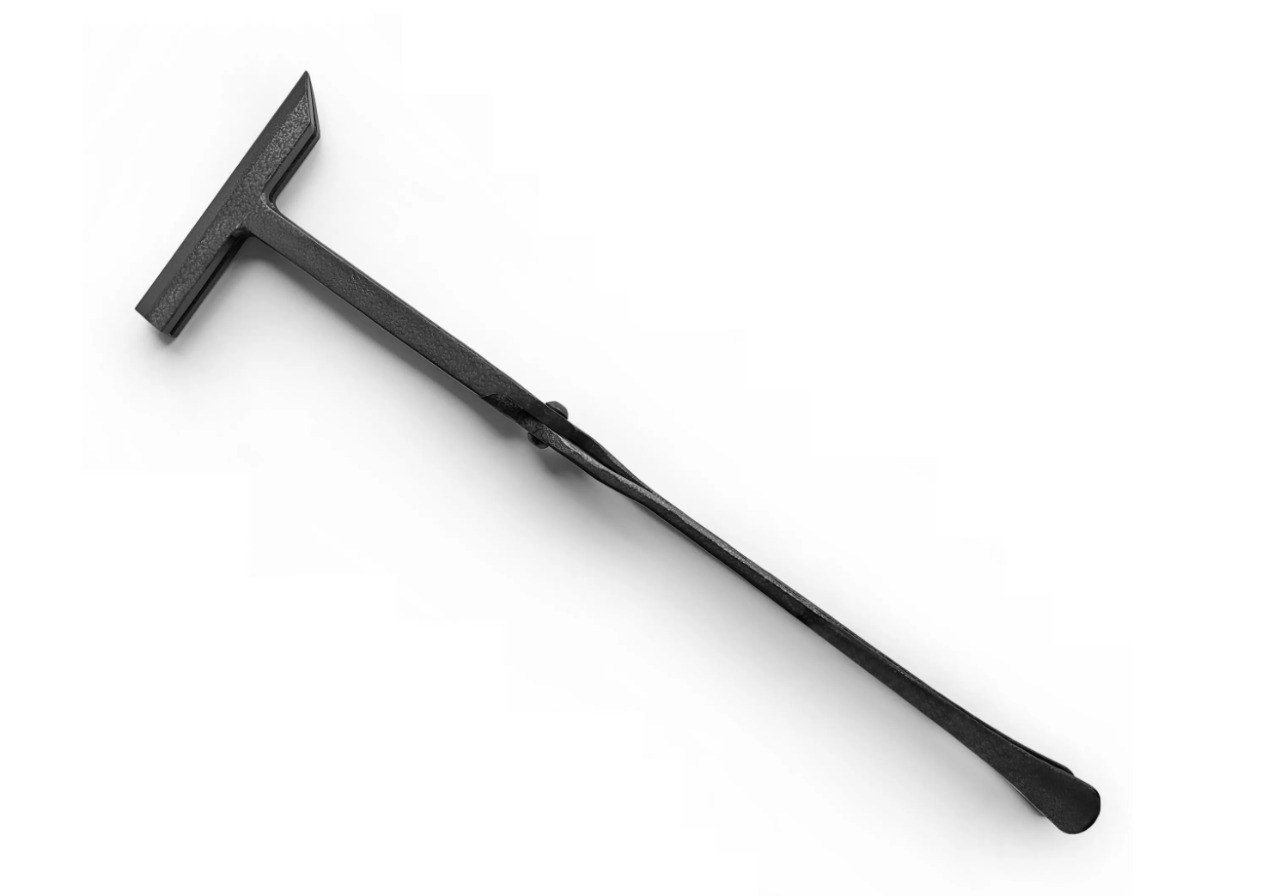

Большие конвертные клещи — для формирования конвертов на сложных узлах кровли: на примыканиях к трубам и стенам, в местах, где обычными хапами захвата не хватает.

Ширина рабочей части — 200 мм, глубина захвата — тоже 200 мм. Захват на всю высоту отгиба даёт сложить угол за один прижим. Линия сгиба остаётся прямой по всей длине, без ступенек от перехватов, а на примыкании герметичность узла держится именно на геометрии складки.

Один угол рабочей части скошен под 45° — им заводят клещи в угол примыкания и подбираются к косым линиям узла там, где прямая губка упирается.

Клиновидная киянка Texins это один из основных ручных инструментов кровельщика-жестянщика. Предназначена для нанесения точных ударов и доработки фальца: подбить замок, осадить кромку, довести узел.

Боёк изготовлен из твёрдого полиэтилена — не оставляет следов на покрытии, работать можно прямо по готовой картине. Пластик заметно износоустойчивее дерева: не разбивается спустя пару сезонов и держит форму, от которой зависит точность удара. Размер бойка — 160×85×35 мм. Рукоятка выполнена из берёзы и покрыта лаком.

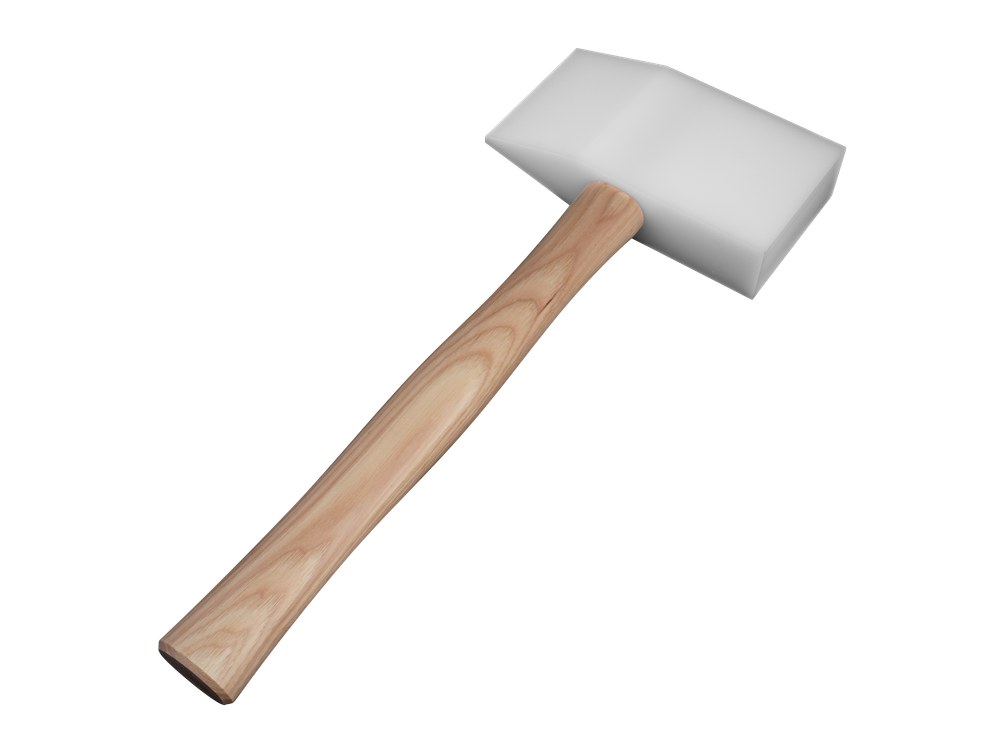

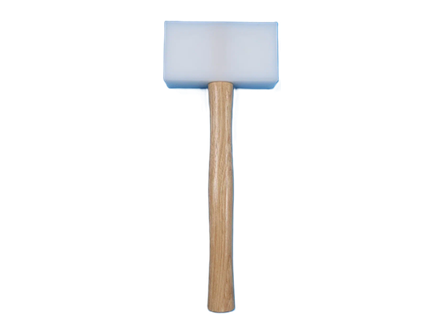

Прямоугольная киянка - один из основных ручных инструментов кровельщика-жестянщика.

Боёк изготовлен из твёрдого полиэтилена — не оставляет следов на покрытии, работать можно прямо по готовой картине. Пластик в разы более износоустойчив чем дерево: не разбивается спустя пару сезонов и не сминает рабочую грань. Размер бойка — 150×80×35 мм. Рукоятка выполнена из берёзы и покрыта лаком.

В отличие от клиновидной, бьёт широкой плоской гранью: удар распределяется по площади, а не по линии. Такой формой осаживают и выравнивают металл, подбивают картину по месту, прогоняют фальц по длине.

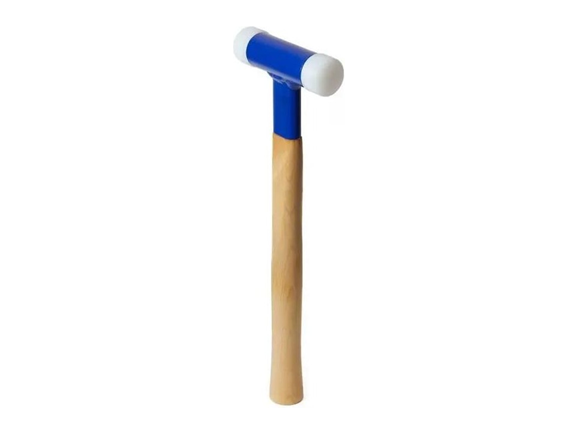

Безынерционная киянка со сменными бойками. Внутри полой трубы между бойками — свинцовая дробь: в момент удара она смещается вперёд и гасит отскок, добавляя второй, догоняющий импульс. Отсюда и эффект «двойного удара».

На практике это значит две вещи. Киянка не отбивает руку — при долгой работе кисть не устаёт так, как от обычной. И удар получается плотнее: инструмент не подпрыгивает, металл осаживается за один заход, не приходится добивать по второму разу.

Бойки — из ударопрочного полиэтилена, не оставляют следов на покрытии. Сменные: изнашивается только боёк, и меняется он отдельно, а не вместе с киянкой.

Рукоятка из берёзы или металла — на выбор.

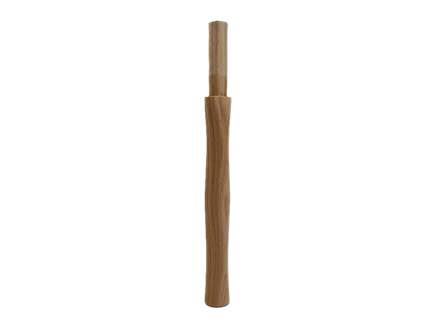

Деревянная ручка для киянки — обработана и покрыта лаком.

Основное назначение — формирование фальцев, но лопатка-оправка универсальна и подходит для множества операций: обход труб, карнизные свесы, торцы, обработка краёв и фальцев на пересечениях — там, где механизированным инструментом уже не подобраться. Работает и по готовым картинам, и по гладкому листу.

Кровельные оправки всегда используются в паре с киянками или молотками: оправка задаёт линию и держит форму, киянка осаживает металл по ней.

Изготовлена вручную в России из высокоуглеродистой стали, служит годами. Высота гребня - 25 мм, как и у всех моделей в линейке: гребень задаёт высоту отгиба.

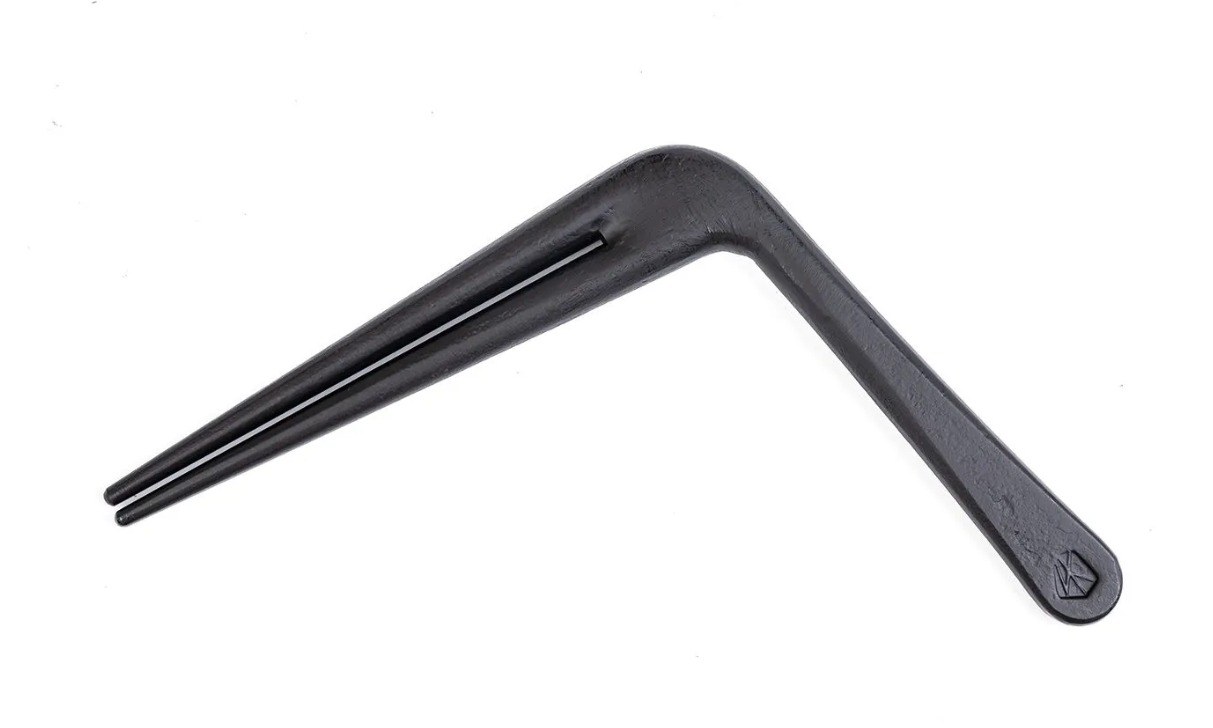

Применяется при монтаже кровли из листового металла для изготовления «конверта» или складки, а также при формировании угловых соединений доборных элементов. Изготовлена вручную в России из высоколегированной стали.

Толщина металла с которым можно работать: сталь до 0,8 мм; алюминий, медь, цинк — не более 1,0 мм.

Чтобы не допустить скручивания усов, не рекомендуется работать кончиком инструмента — на конце усилие приходится на самое узкое место, и нагрузка на инструмент резко возрастает. Металл заводят как можно глубже к основанию.

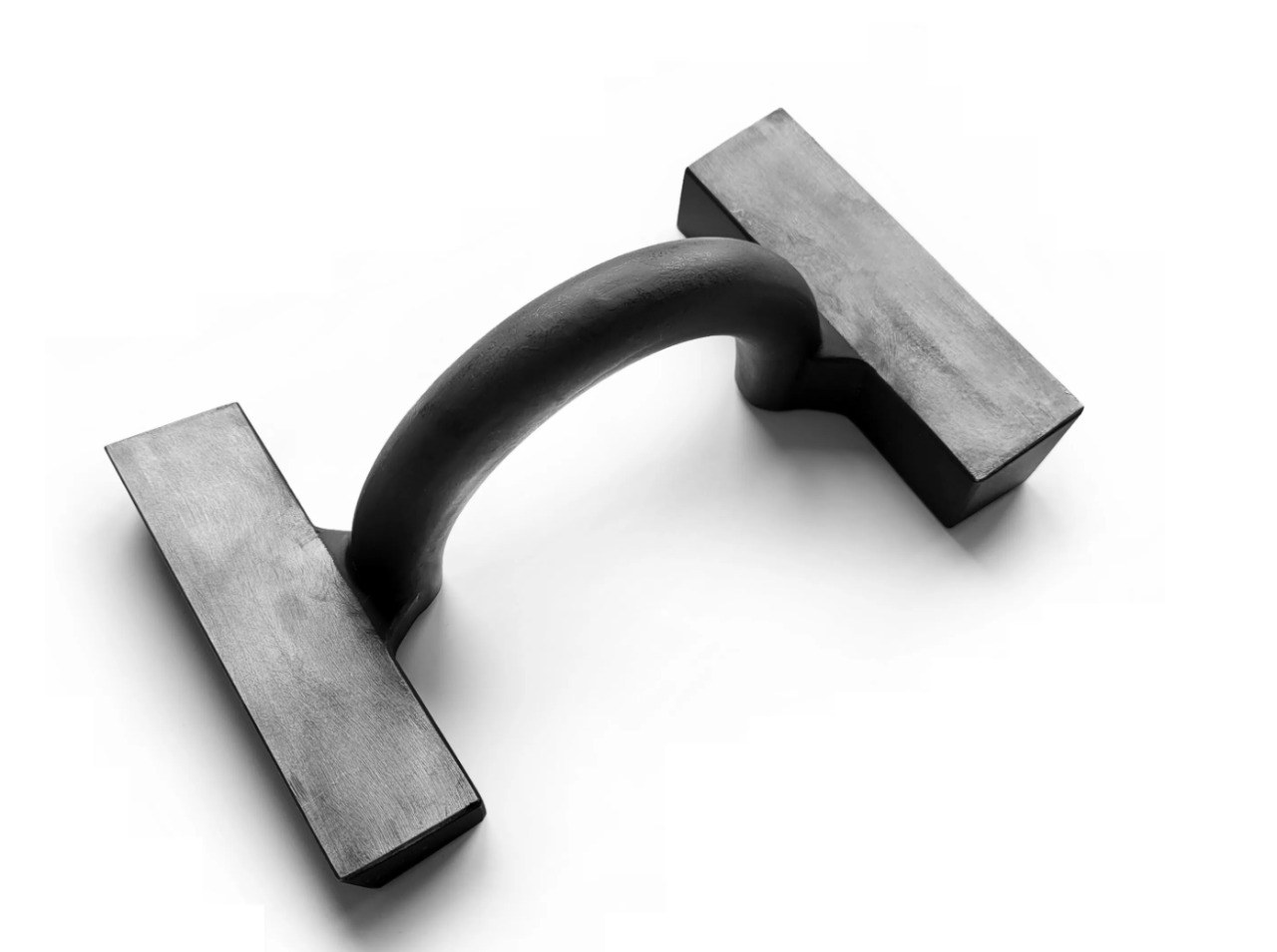

Основное назначение шаляйзена — формирование фальцевых соединений. Это один из основных инструментов кровельщика фальцевой кровли: две призмы разной высоты позволяют последовательно сформировать сначала малый, затем большой фальц одним инструментом.

Высота призм оправки — 25 и 35 мм, ширина шаляйзена — 140 мм. Рабочие поверхности призм шлифованные, угол скоса — 5–7°: шлифовка не оставляет задиров на покрытии, а скос облегчает съём инструмента с уже сформированного фальца.

Изготовлен вручную в России из конструкционной стали, служит годами. Работает в паре с киянкой или молотком: оправка держит линию и задаёт высоту, киянка осаживает по ней металл.

Большие конвертные клещи — для формирования конвертов на сложных узлах кровли: на примыканиях к трубам и стенам, в местах, где обычными хапами захвата не хватает.

Ширина рабочей части — 200 мм, глубина захвата — тоже 200 мм. Захват на всю высоту отгиба даёт сложить угол за один прижим. Линия сгиба остаётся прямой по всей длине, без ступенек от перехватов, а на примыкании герметичность узла держится именно на геометрии складки.

Один угол рабочей части скошен под 45° — им заводят клещи в угол примыкания и подбираются к косым линиям узла там, где прямая губка упирается.

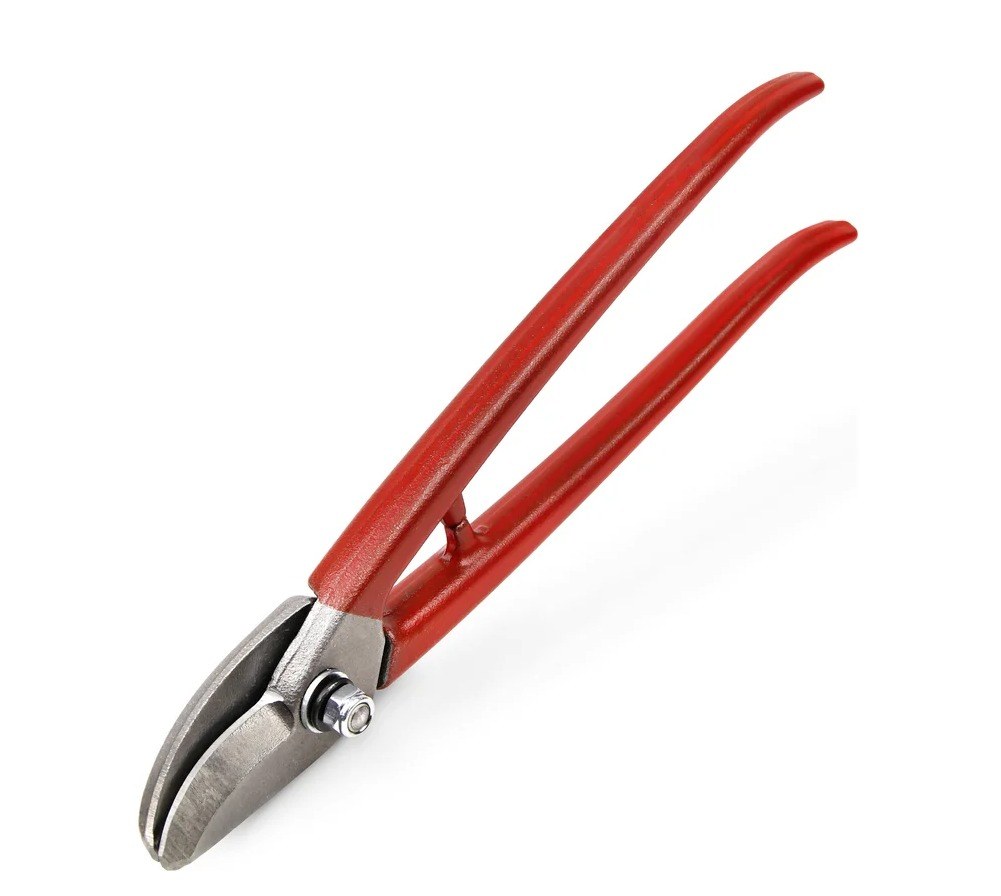

Предназначены для криволинейных (радиусных) резов малых диаметров и для формирования мысиков на краях фальцевых картин. Закруглённые лезвия позволяют вести рез по дуге, вырезать круглые и овальные отверстия, делать закруглённую подрезку.

Используются в работе с двойным стоячим фальцем, кликфальцем и плоским металлическим листом. Изготовлены из высококачественной углеродистой стали, лезвия проходят индукционную поверхностную закалку. Производство — Австрия.

Обратите внимание на название: левые ножницы предназначены для правой руки, правые — для левой. Так их называет производитель.

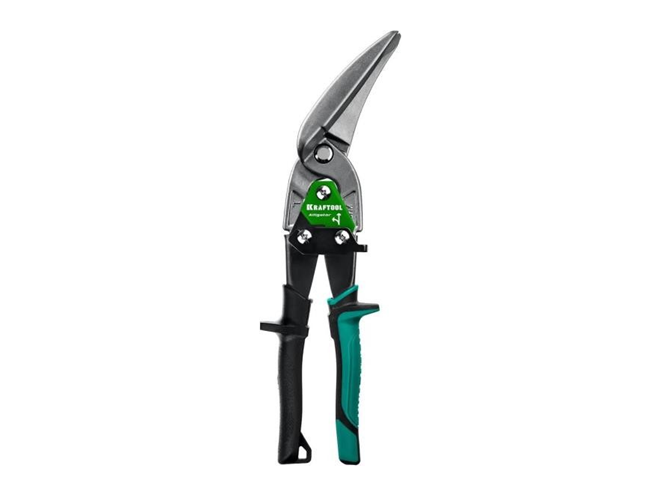

Ножницы Kraftool Alligator крайне популярны для работы с фальцем. Рычажная конструкция даёт выигрыш в усилии: кровельный металл режется кистью, а не всей рукой, и на длинных резах это чувствуется.

Модель выбирают по двум признакам: под какую руку и в какую сторону резать.

• LL — рез прямо и по дуге влево, под правую руку.

• RR — рез прямо и по дуге вправо, под левую руку.

• S — только прямой рез, под правую руку.

Изготовлены из хромомолибденовой стали, производство — Тайвань. У модели LL лезвия закалены индукционным способом до твёрдости 62–65 HRC, а насечки на режущих кромках не дают материалу соскальзывать в процессе реза.

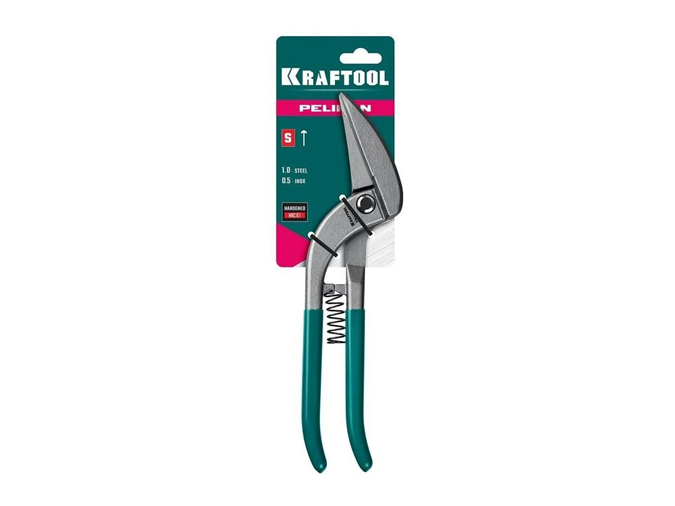

Предназначены для прямых резов — резать по радиусу ими нельзя. Смысл «пеликана» в форме: лезвия вынесены выше плоскости ручек, поэтому на длинном резе отрезанная кромка проходит под рукой и не упирается в ножницы. Лист не приходится перехватывать и подгибать — рез идёт одним движением на всю длину.

Отсюда и их роль в наборе: пеликанами распускают лист и режут по прямой, радиусными Stubai — по дуге и мысики, Alligator берут там, где нужно усилие.

Изготовлены из хромомолибденовой стали. Предназначены для левой руки. Производство — Тайвань.

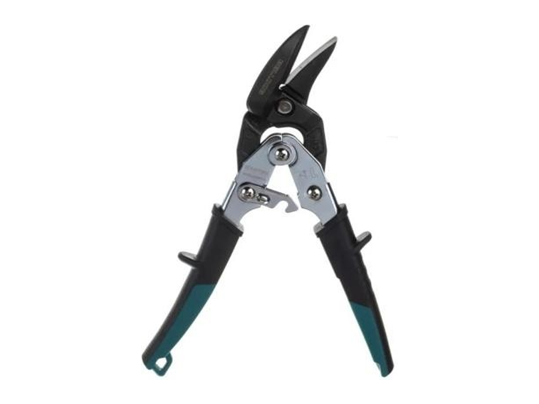

Двухрычажные ножницы по твёрдому металлу. Применяются для прямой и фигурной резки в левую сторону: листовые материалы из стали повышенной твёрдости, нержавеющая сталь, цветные металлы.

Двухрычажная конструкция даёт выигрыш в усилии: рез идёт легче, поэтому ножницы справляются с металлом, на котором обычные уже начинают заедать, Bulldog проходит лист без перехватов и работы всем корпусом.

Предназначены для правой руки. Производство — Тайвань.

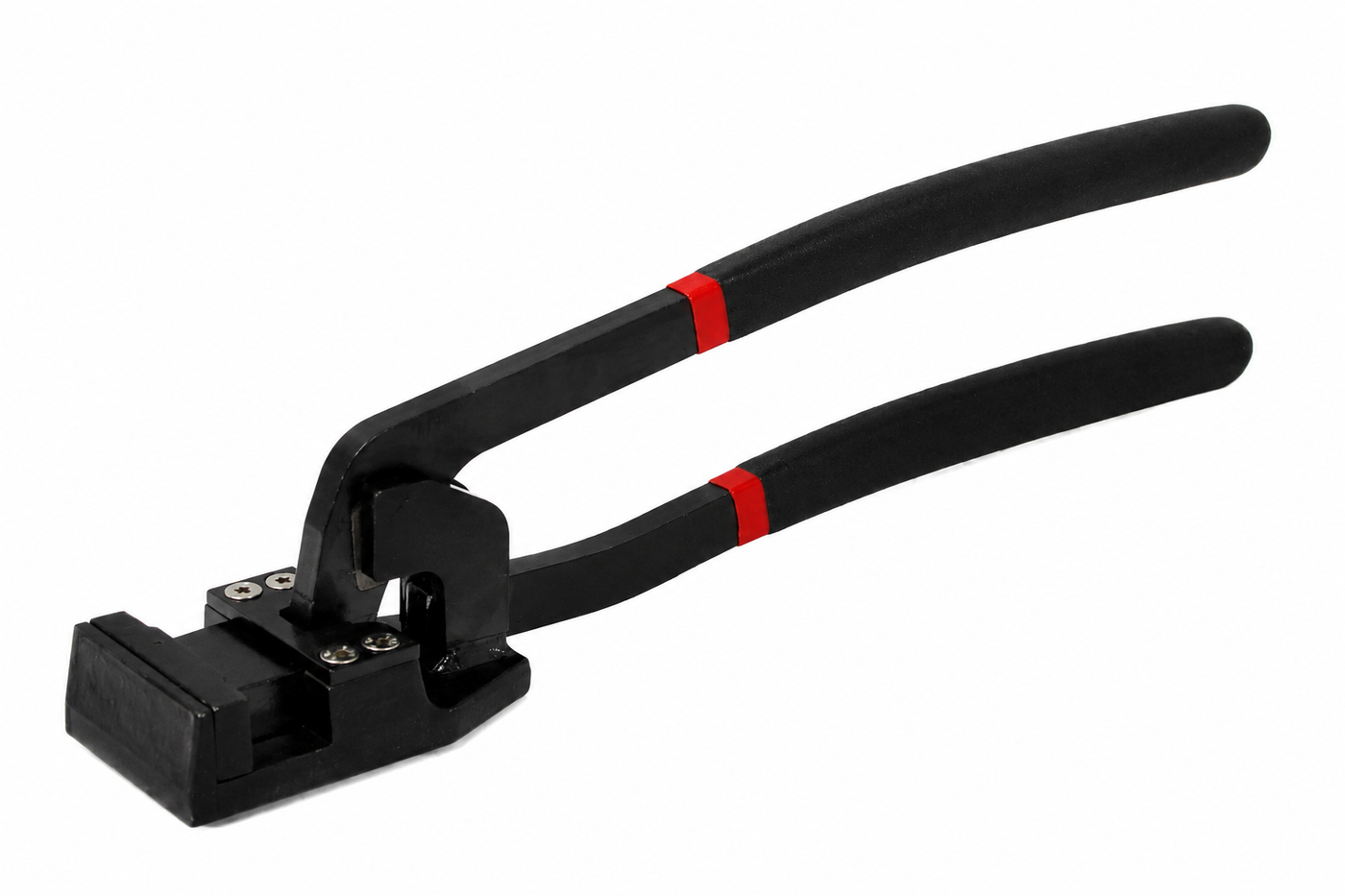

Рамочные клещи Texins — 8 000 ₽. Формируют лежачий фальц, одинарный и полуторный; среди кровельщиков известны также как клещи для двойного подворота. Оснащены разжимным механизмом, применяются в два прохода.

Удобны на ендовах, разжелобках и настенных желобах — там, где обычным инструментом не подобраться.

Изготовлены из конструкционной стали с соответствующей термообработкой. Ручки имеют ПВХ-покрытие — на длинном монтаже это заметно по кистям.

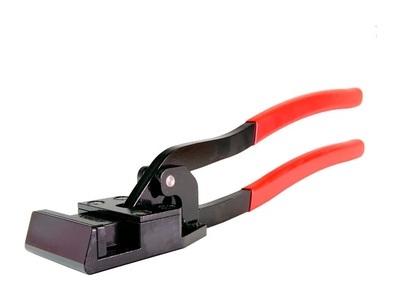

Stubai — старый австрийский бренд, знакомый кровельщикам по радиусным ножницам и оправкам. Клещи стоят 17 000 ₽

Формируют лежачий фальц — полуторный и одинарный; среди кровельщиков известны также как клещи для двойного подворота. Оснащены разжимным механизмом, применяются в два прохода. Удобны на ендовах, разжелобках и настенных желобах — там, где обычным инструментом не подобраться.

Изготовлены из конструкционной стали с соответствующей термообработкой. Ручки имеют ПВХ-покрытие.

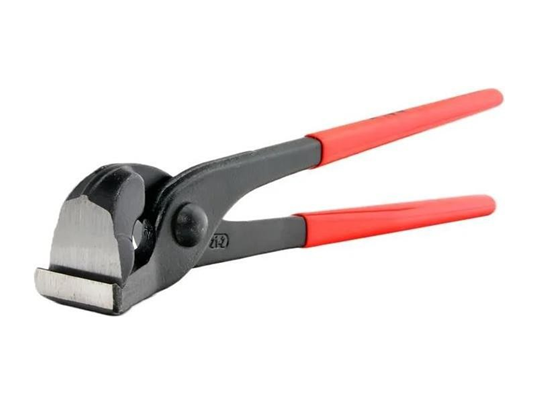

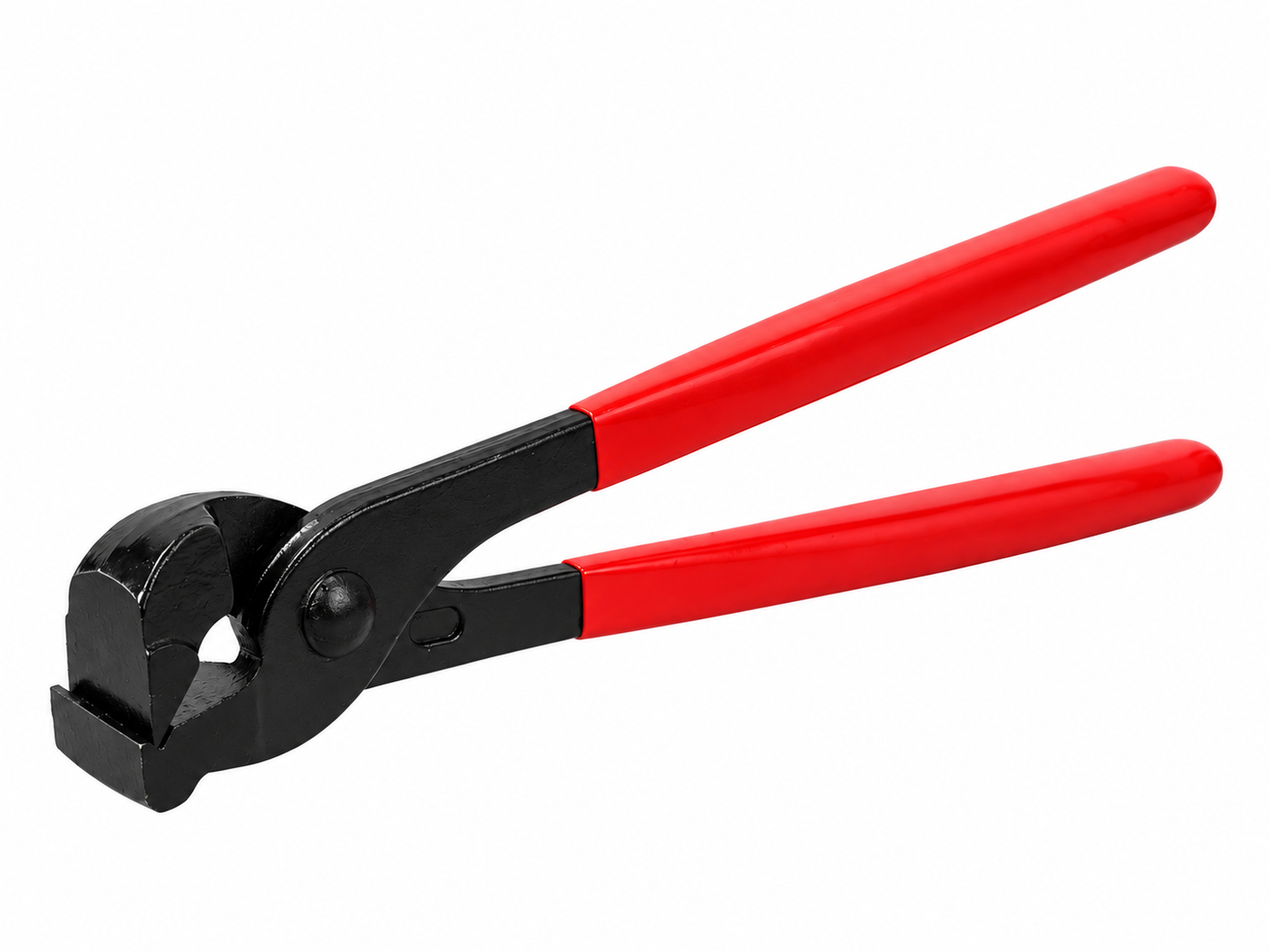

Профессиональные кровельные клещи для разборки и демонтажа фальцевых соединений. Нужны там, где фальц надо вскрыть: при ремонте, реставрации или замене отдельных картин.

Работают за счёт формы губок: одна челюсть заводится на гребень сверху, вторая при сжатии подходит снизу и подцепляет замок. Двойной стоячий фальц раскрывается без деформации картины — её можно снять, заменить соседнюю и закрыть замок обратно теми же клещами.

Помимо демонтажа применяются для отбортовки кромки 10–15 мм под 90° — на узлах, где гибочным станком или рамкой уже не подобраться.

Ручки имеют покрытие ПВХ.

Подробное описание

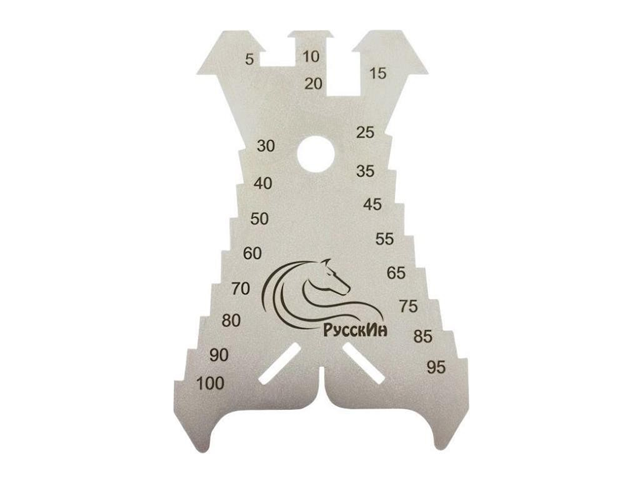

Универсальное приспособление для разметки листового металла перед резкой и гибкой: линии сгиба, углы, отступы под фальц. Шкала делений — от 5 до 100 мм.

Смысл шаблона в том, что размер не надо отмерять каждый раз заново: отступ берётся сразу по нужному делению, а чертилка ведётся вдоль кромки. На одинаковых картинах это и скорость, и повторяемость.

Изготовлен из нержавеющей стали толщиной 2 мм, российское производство.
